皮卡刻字机CS1200套切,激光定位操作设置方法
2015-11-12 10:03:13xlh



    皮卡刻字机CS机器红光设置及套切操作说明

操作前需在机器上设置好刀尖和红光之间的距离.
把绘图笔装在机器上面,先放入一张A4大小的纸张,然后用手压下笔头,在纸张上面打一个小黑点,再打开刻字机电源,显示ON LINE后按下ON LINE键
移动左右前后X-X+Y-Y+四个键,把红点和黑色小点重叠,然后按ENTER键保存。
再把刻绘笔拆下来,把刻绘刀座装上,就可以开始套切.


              套切操作说明
在打印机或者写真机中打印出来,如下图所示:
再把材料安装在刻字机里面,定位点1和4朝前面.
再把刻绘刀头移到标识1的右下角前后各25MM左右位置,如下图所示红色标识:
打开FLXAI软件,点击CS6.jpg 套切按扭,

点击发送按扭出现如下图所示对话,点OK.

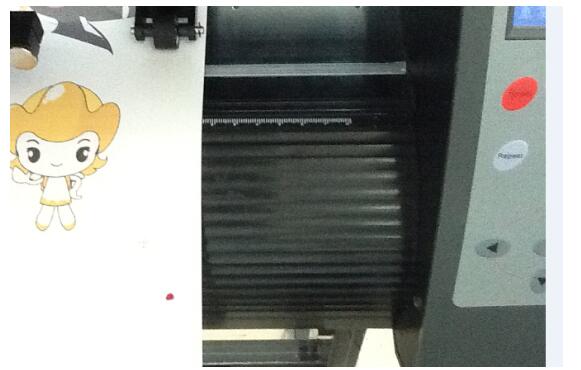

机器上红点自动出现在材料上,然后移动左右前后方向键,
或者键盘上面的方向键.对准原点1后按OK,机器自动到第二个原点

注意:四个原点都定义好后必须按下中间的原点再按确认键:ENTER对调按扭,把红点和刀尖位置对调。
(此步如果没有设置将无法正常套切.)
对调完成后再按确定键,开始切割.

详细操作视频:http://my.tv.sohu.com/us/211117278/76877782.shtml
